GT-AG3040航空空地宽带无线网络系统
GT-AG3040航空空地宽带无线网络系统是一款100~300公里级航空空地网络化宽带无线数据传输产品，包括机载端机、地面端机、可选双向功率放大器和多种选配机载和地面天线，适用于有/无人机、浮空器等航空任务平台，或地面、海面移动或固定节点实现长距离、高带宽、多业务数据传输。
产品主要特性：
1、 支持300Km~100Km(依天线）远距空地宽带组网通信；
2、 5~30Mbps信道自适应用户数据速率；
3、 L波段工作频段（默认1300~1500MHz，200~6000MHz可定制）；
4、 超外差体制+频谱感知跳频+自适应信道带宽三模抗干扰；
5、 双向透明数据传输，支持多业务/多接口数据并发传输；
6、 具备网络和串行接口；
7、 支持单站单机和一站双机组网，其他组网模式可定制；
8、 支持通信信道设置，支持同址多数据网络频分组网；
9、 设备端到端传输延时不大于10毫秒（点对点模式）；
10、支持测距功能；
11、GJB电磁兼容与振动冲击标准；
12、9~36VDC宽压供电，航空连接器，无风扇可靠工作；
13、2T2R，机载端支持双发射天线自动切换，自动规避机身遮挡。
通信端机外观示意如下图：
通信端机
功率放大器
通信端机与功放组合技术指标：
|
项目 |
规格 |
|
双工模式 |
FDD或TDD（依型号） |
|
工作频率 |
1300~1500MHz（标配，200MHz~6GHz可定制） |
|
信道带宽 |
14/28MHz（依型号） |
|
净数据速率 |
5~30Mbps下行/320Kbps上行（比例可定制） |
|
抗干扰 |
超外差体制/频谱感知跳频/自适应信道带宽 |
|
调制方式 |
OFDM/BPSK/QPSK/8PSK，速率自适应 |
|
发射功率 |
15~23dBm（端机可设置）/40~45dBm（PA，依型号） |
|
接收灵敏度 （联合PA测试） |
-83dBm @30Mbps/1E-5 BER -93dBm @5Mbps/1E-5 BER |
|
组网模式 |
双向点对点、一站双机（星型网络） |
|
传输时延 |
＜10ms（点对点模式端到端）；＜20ms（一站双机模式端到端） |
|
典型通信距离 （联合PA测试） |
300公里@5Mbps（使用20dBi定向跟踪天线） 100公里@10Mbps（使用8dBi全向鞭天线） |
|
测距精度 |
≤50m（RMS） |
|
数据接口 |
千兆以太网*1、RS-232/422 *2 |
|
输入电源 |
+9~+36V DC |
|
峰值功耗 |
≤15W |
|
天空端天线 |
2dBi x2（全向机载刀型天线） |
|
地面端天线 |
自动跟踪天线（远距）或全向玻璃钢天线（中近距） |
|
选配备份链路 |
1路UHF频段双向数传 |
|
适航速度 |
≤2马赫 |
|
壳体 |
6061-T6铝合金铣削金属，表面导电阳极氧化 |
|
工作环境温度 |
-40～+65℃ |
|
尺寸/重量 |
140x129x57mm（通信模块）/720g；280x210x80mm（功放模块）/4550g |
|
振动 |
GJB150.16A-2009机载要求 |
|
电磁兼容 |
GJB151B-2013（CE102、RE102、RS103、CS101、CS114） |

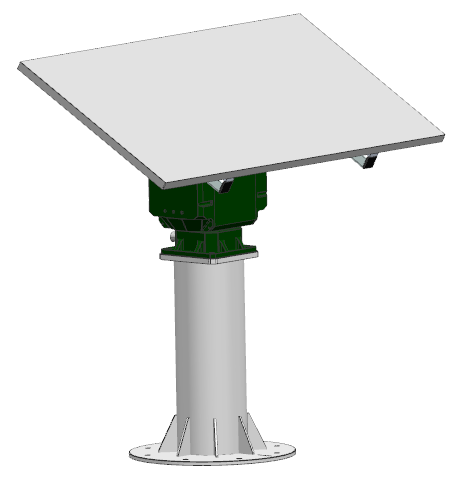

机载刀型天线及GNSS数引跟踪天线技术指标
|
项目 |
规格 |
|
|
机载刀型天线 |
GNSS数引跟踪天线 |
|
|
跟踪方式 |
/ |
GNSS数字引导，手动控制 |
|
工作频率 |
1300~1500MHz（其他频段可定制） |
|
|
输入阻抗 |
50Ω |
|
|
极化方式 |
垂直极化 |
垂直极化/圆极化（可选） |
|
天线频响带宽 |
200MHz |
200MHz |
|
增益 |
≥2dBi |
20dBi/13dBi |
|
驻波 |
≤2 |
≤2 |
|
重量 |
240g |
22kg（20dBi平板） |
|
天线尺寸 |
132*139*46mm |
1136×560×42mm（20dBi平板） |
|
接口 |
TNC-K |
TNC-K |
|
3dB波瓣宽度 |
水平全向 |
方位：≥8°/俯仰：≥15°（@20dBi） |
|
功率容限 |
50W |
50W |
|
最大跟踪速度 |
/ |
方位：≤30°/s；俯仰：≤15°/s |
|
旋转角度 |
/ |
水平：360°连续旋转；俯仰：-5°～ 90° |
|
跟踪精度 |
/ |
≤1.5° |
|
备份链路（选配） |
/ |
1路UHF频段双向数传 |
